2016年第4期（总第77期）

实物地质资料电子阅览室系统研发与建设

张志伟  米胜信  任香爱  刘向东  姚聿涛

（国土资源实物地质资料中心）

摘要：国土资源实物地质资料中心为了满足服务需求，设计开发了实物地质资料电子阅览室系统，该系统实现了对实物地质资料的查询、借阅、信息浏览等全流程信息化管理与服务，能够为用户提供实物地质资料信息精准查询，提高了实物地质资料服务利用效率。本文阐述了电子阅览室建设目标、建设内容，总结了实物地质资料信息数据格式、数据组织结构、介绍了业务流程设计和建设情况。

关键词：实物地质资料  电子阅览室  查询  借阅

前言

伴随国家实物地质资料馆馆藏资料资源的不断丰富和数字化程度不断提高，用户对实物地质资料借阅的形式提出了更高的要求，因此，实物地质资料服务形式需要改变以往用户通过到馆查询借阅利用或纸质、门户网站等单一的查询，提高用户对借阅资料内容的精准查询，改变以往主要停留在馆藏实物地质资料目录信息级别，通过实物地质资料电子阅览室系统研建，可进一步加快用户对实物的观察取样的进程，减少出入库压力。

《国务院关于加强地质工作的决定》明确要求：“建立健全地质资料信息共享和社会化服务体系，加快利用现代信息技术，建设国家地质资料数据中心和全球矿产资源勘查开采投资环境信息服务系统。”。在全国地质资料信息服务集群化产业化工作中，“电子阅览室系统建设”是“五平台一支撑”中一项重要的平台建设内容，是推进“两化”工作的基础性工程，也要求加快电子阅览室系统建设、系统部署与使用，为到馆借阅人提供查阅、借阅、浏览、复制、取样测试等服务，提高地质资料窗口服务信息化水平。

因此，实物地质资料电子阅览室系统研发与建设有很大的必要性，通过按照一定的信息组织形式对实物地质资料信息加以整合、开发，形成系统的、便捷的服务产品，为地质调查、科学研究提供便捷信息查询服务，从而提高实物地质资料的服务利用程度，促进实物地质资料服务利用方式的不断升级。

通过开发实物地质资料电子阅览室系统，实现对实物地质资料数字化信息查询、借阅、加工和岩心、岩屑、标本、样品、光薄片等实体的观察取样等进行全流程信息化管理以及对借阅数据的实时统计分析，与业务管理系统实现数据及软件接口对接，促进岩心、标本、光薄片、样品及其相关资料的科学化、规范化管理与使用，包括借阅人员信息、出入馆登记、借阅单、借阅内容、加工单、加工内容等信息管理。电子阅览室系统通过信息分级能够在单位内网和互联网运行，方便用户优先在互联网进行目标搜索，并能够支持远程订单服务，全面提升服务能力和管理水平。

电子阅览室系统主要包括实物地质资料查询、实物地质资料浏览、实物地质资料借阅管理、实物地质资料借阅统计、用户管理、数据管理等6个模块，其中实物地质资料查询包括模糊查询、全文检索、高级检索等查询功能；实物地质资料浏览包括案卷级目录、文件级详细信息、扫描数字化照片、电子文档在线浏览等功能；实物地质资料借阅管理包括电子资料借阅、纸质资料借阅、观察申请、取样申请、借阅车等管理功能；借阅统计分别为实物地质资料统计和借阅统计功能；用户管理包括用户登录账号管理、个人信息管理、借阅单打印等功能；数据管理包括数据导入导出、数字化图片采集、权限设置等功能。

一、馆藏资源及数据格式

1. 馆藏数据资源

近年来，国家馆按照典型性、代表性、特殊性、系统性原则接收和采集具有重要保管意义和利用价值的各类实物地质资料，馆藏日益丰富。这些实物地质资料主要包括：大陆科学钻探、松科二井和油气勘查岩心、岩屑；典型矿山的钻孔岩心和标本；青藏高原96幅1:25万区域地质调查标本和薄片；中国10枚“金钉子”剖面标本和柱状样；重点煤矿区样品、极地和境外地质调查标本。初步形成了以典型矿山岩心和区调标本为主体、以大陆科钻岩心岩屑和“金钉子”标本等为精品的国家实物地质资料馆库藏体系。

截至2015年底，国家实物地质资料馆（国土资源实物地质资料中心）共收藏实物地质资料461档，涉及钻孔674个、孔深366559.22米；标本18005块，其中大标本260块；光薄片40814片；样品9020袋（含副样），煤样118件，岩屑16148袋，油砂样品24管。

实物中心数字化数据信息数据量达到TB级，截止2015年底，岩心：累计完成518个钻孔岩心扫描，涉及资料238档，岩心总长244739.1米，扫描信息数据总量896.63GB；标本：累计完成7176块标本照相，涉及资料77档，标本图片24732张，数据量310GB；薄片：累计完成44个图幅669条剖面15793件岩石光薄片显微照相工作，形成160788张显微图像，数据量821.4GB；专题数据库文件（全国实物地质资料摸底清查、钻孔基本信息清查、全国重要地质钻孔数据库等）。

2. 数据格式

馆藏实物地质资料信息主要以文本类、图件类、信息化类、数据库和软件类、多媒体类等形式存在，其中文本类主要是Office2003及更高版本办公软件（word、excel等）、PDF；图件类主要是栅格图（JPEG、TIFF、GIF、BMP等）和矢量图（Arcgis、Mapgis、Section、Auto cad）及子图库；信息化类主要是扫描数字化岩心图像（JPEG）、标本照相（JPEG）、光薄片镜下照相（JPEG）、高光谱扫描图像以及系列定量数据信息（下一步工作产生）；数据库和软件类主要是全国重要地质钻孔数据库、钻孔基本信息清查数据库、全国实物地质资料摸底调查数据库（Oracle、Access、Excel）；多媒体类主要是实物地质资料所包含的各种音频、视频文件（表1）。

表1  实物地质资料数据内容格式

数据项包括目录数据项、案卷级数据项、文件级数据项三个类型。依照有关规范或技术要求设置数据项、数据项内容、数据项表达形式以及计算机表达方式，既能全面反映实物地质资料内容，又要符合总体实物地质资料服务要求（图1至图3）。

  图1  实物地质资料电子数据模型图

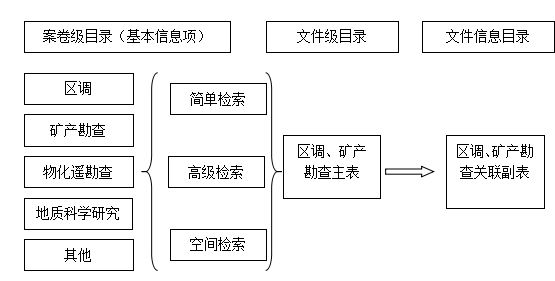

图2  实物地质资料信息查询模块结构图

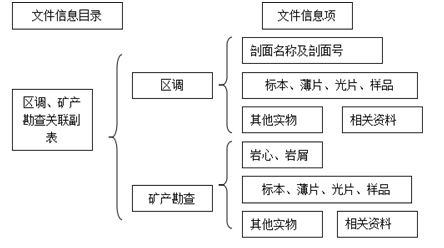

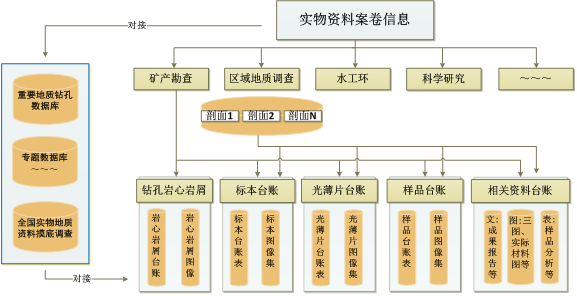

图3  实物地质资料信息文件级信息构架图

二、电子阅览室系统业务流程设计

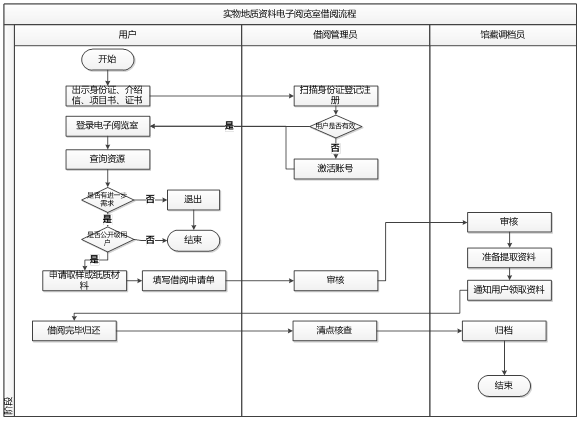

国家实物地质资料馆电子阅览室借阅主要包括用户注册、审核、资料查询、资料借阅等主要业务环节（图4）。

图4  实物地质资料电子阅览室借阅主要流程图

三、电子阅览室系统总体架构

在需求分析基础上，结合业务流程，设计了实物地质资料电子阅览室应用模式、总体架构、功能架构、接口设计等。

1. 应用模式

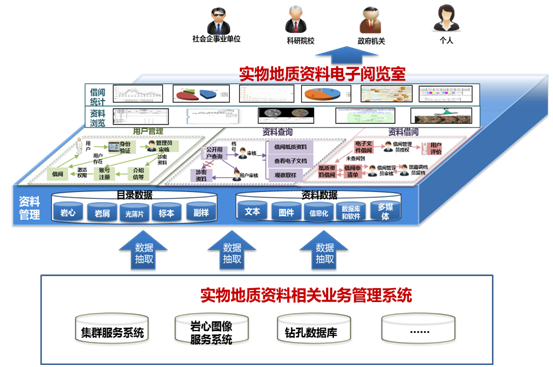

实物地质资料电子阅览室应用模式设计如图5所示。

实物地质资料电子阅览室通过从相关业务管理系统中将电子阅览室相关的数据，如集群服务系统、岩心图像服务系统等数据抽取形成电子阅览室的目录数据和资料数据，并对外实现了用户注册管理、资料的查询、资料借阅、资料浏览以及借阅情况的统计分析。

图5  应用模式设计图

2. 总体架构

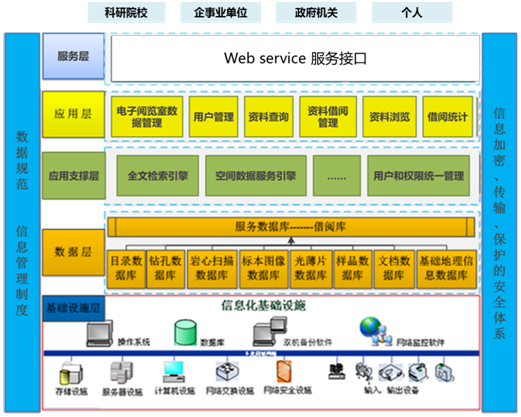

电子阅览室系统总体架构由服务层、应用层、支撑层、数据层、基础设施层组成（图6）。

图6  总体架构设计图

3. 功能结构设计

电子阅览室系统功能分为电子阅览室数据管理、用户管理、资料查询、资料借阅管理、资料浏览、借阅统计6大类21小类内容。

4. 接口设计

实物地质资料电子阅览室系统与国家馆身份认证系统、实物地质资料管理系统以及其他业务管理系统密切相关，在系统研发中要考虑接口问题。

四、实物地质资料电子阅览室系统功能模块

根据电子阅览室系统设计，完成了实物地质资料电子阅览室系统的开发，主要实现了数据管理、用户管理、资料查询、资料借阅管理、资料浏览、借阅统计6类系统功能。

1. 功能概述

按照系统功能，主要分为普通用户和管理员用户两大类用户；其中管理用户又包括资料服务室、库藏管理室、分管领导三类用户。具体功能分类如表2所示：

表2  用户功能分类表

2. 数据管理

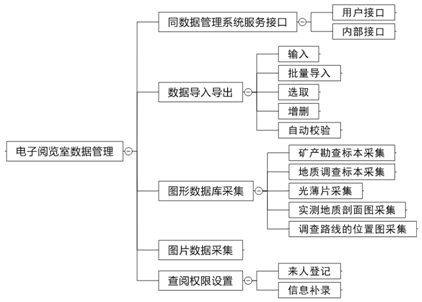

数据管理主要实现了同数据管理系统服务接口、数据导入导出、图形数据库采集、图片数据采集、查阅权限设置等功能。如图7所示：

图7  数据管理功能图

3. 用户管理

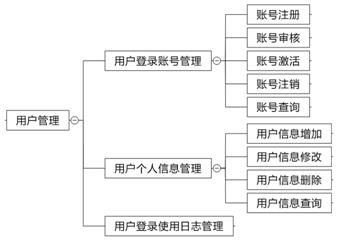

用户管理主要实现了用户登录账号管理、用户个人信息管理、用户登录使用日志管理等功能。如图8所示：

4. 资料查询

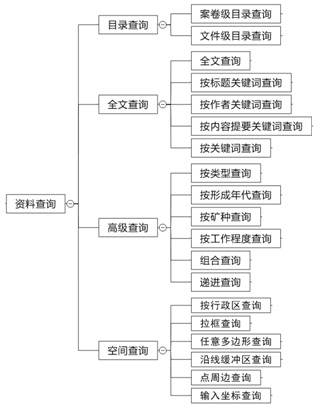

资料查询主要实现了目录查询、全文查询、高级查询、空间查询等功能。如图9所示：

图8  用户管理功能图

图9  资料查询功能图

5. 资料借阅管理

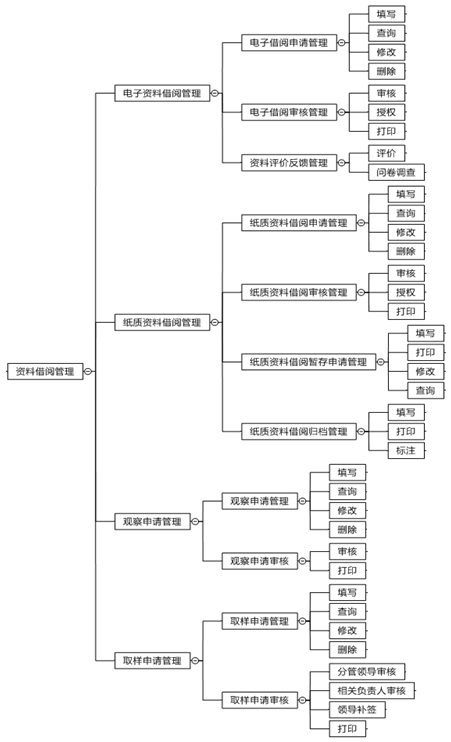

资料借阅管理主要实现了电子资料借阅管理、纸质资料借阅管理、观察申请管理、取样申请管理等功能。如图10所示：

图10  资料借阅管理功能图

6. 资料浏览

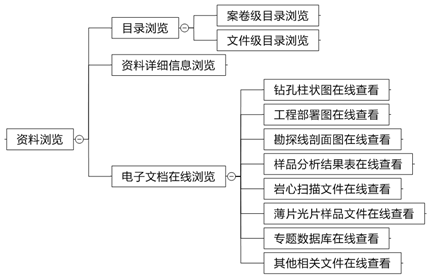

资料浏览主要实现了目录浏览、资料详细信息浏览、电子文档在线浏览等功能。如图11所示：

图11  资料浏览功能图

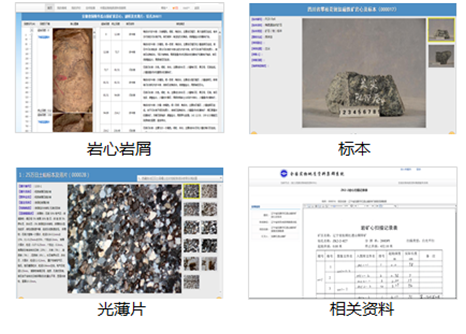

本模块的主要界面展示如图12所示：

图12  电子文件在线浏览页面

7. 借阅统计

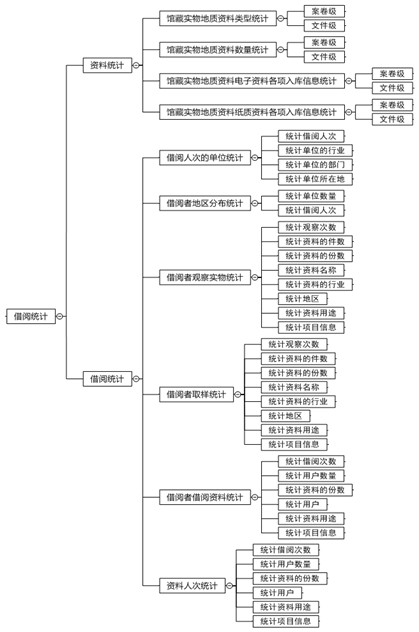

借阅统计主要实现了资料统计、借阅统计等功能。如图13所示：

图13  借阅统计功能图

结语

实物地质资料电子阅览室系统研发与建设，实现了实物地质资料案卷级、文件级信息的查询、浏览、借阅、复制、观察、取样测试等借阅全流程管理与服务，方便用户精准查询需要利用的实物地质资料，提高了实物地质资料服务利用工作效率，提升了实物地质资料信息化服务水平，同时可为全国地质资料馆藏机构在实物地质资料电子阅览室系统建设方面起到引领示范作用。
